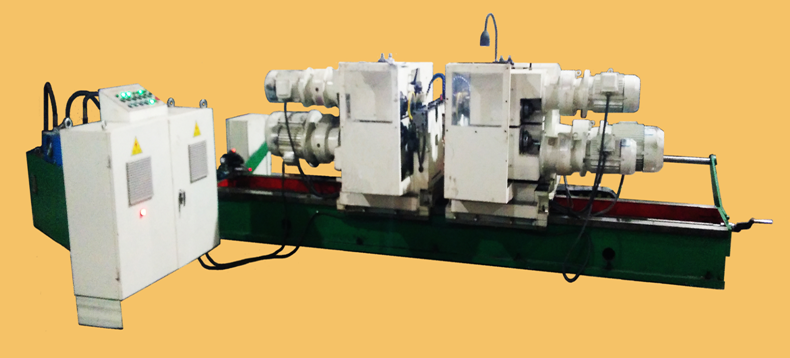

SGB-Ⅰ型托輥軸銑扁銑槽專用機床 好處
采用我公司自主發明的專利技術，是國內第一臺托輥軸加工采用盤銑刀銑通扁、銑槽扁的專用機床，與采用棒銑刀的設備相比，減少了刀具的維護時間，提高了切削速度，提高了功效，產能提高了1.5倍。
采用PLC控制，自動化程度較高，一次觸動，后續動作自動完成。
采用了變頻技術和新工藝，比現行傳統加工設備和方法節能20%以上。
可后期升級，與我公司的其它托輥軸加工機床組合為TSZX-1型托輥軸數控自動化生產線，把多臺設備多人操作升級為1人操控，提高勞動效率，節省人工費。
組成：1 床身 2左右拖板 3 左右組合機頭 4 左右托輥軸液壓夾緊工作臺 5液壓站 6電控箱 7操作站
SGB-Ⅰ型托輥軸銑扁銑槽專用機床簡介
1 特點
我公司自主研發制造的SGB-Ⅰ型托輥軸銑扁銑槽專用機床，具有如下特點：
1.1 采用PLC編程技術,自動完成各個動作，包括各個電機的啟動、調速、轉換，液壓站的控制，位置控制等。操控便捷，自動化程度高。
1.2。采用我公司自主發明的專利技術，國內第一臺托輥軸加工采用盤銑刀銑通扁、銑槽扁，與采用棒銑刀的設備相比，減少了刀具的維護時間，提高了刀具使用壽命，提高了切削速度，提高了功效，提高產能1.5倍。
1.3 左右拖板的進給和退出采用了變頻技術，自動完成慢進給和快退出，減少準備時間，提高功效。
1.4 采用機、電、液一體化設計方案。托輥軸液壓夾緊，采用上部進料方式，便于托輥軸料進出，更主要的是軸加工設備集成提升，便于配置我公司自主知識產權的平移機械手抓取托輥軸料，升級組成TSZX-1型托輥軸數控自動化生產線，此生產線實現了托輥軸加工的數控及自動化，采用模塊化設計，控制靈活，1人操控，全部加工工藝1次完成。
1.5 配置自動集中潤滑系統。
2 技術參數
序號
參數名稱
單位
參數
1
長×寬×高
mm
5000X2300X1600
2
重量
kg
8000
3
功率配置
kw
銑槽電機功率4X3KW銑扁方電機功率2X4KW，進刀/快移電機功率2X4.5KW 雙速，進刀速度：變頻器無極調速，液壓泵電機功率1.5KW，冷卻電機功率0.125KW。
4
電源
380V50Hz
5
液壓系統壓力
Mpa
4
6
托輥軸直徑
mm
Φ20-Φ50
7
托輥軸長度
mm
220-2500
8
加工軸槽扁寬度
mm
3-50
銑削深度
mm
0-40
8
刀具規格
盤銑刀直徑:160銑刀孔徑:40
9
機床中心高
mm
850
10
產能
支/班
500-750 根據不同直徑托輥軸
11
操作人數
人
1或1人兼
12
控制方式
PLC自動/手動，夾軸方式：液壓
